Konforme Abbildung, Ausweichstr?mung um eine Ellipse

Univ.-Prof. Dr.-Ing. habil. J. BETTEN,
RWTH Aachen, Tensorrechnung II

>	restart:

>	*F:=z->exp(Igamma)(z+sqrt(z^2-a^2+b^2))/2+(a+b)^2/2/(exp(Igamma)(z+sqrt(z^2-a^2+b^2)));*

>	*phi[a](x,y):=simplify(evalc(Re(F(x+Iy)))): # reelles Potential**

>	eq:=evalf(subs({a=3,b=2,gamma=Pi/12},%)):

>	*psi[a](x,y):=simplify(evalc(Im(F(x+Iy)))): # Stromfunktion**

>	EQ:=evalf(subs({a=3,b=2,gamma=Pi/12},%)):

>	EQ_:=subs(x=-X,%):

>	Ellipse[a]:=(x/a)^2+(y/b)^2;

>	Ellipse:=subs({a=3,b=2},%);

>	a:=3; b:=2; # Halbachsen der Ellipse als Beispiel

>	Verh?ltnis_der_Halbachsen:=a/b;

>	with(plots,implicitplot,conformal):

>	alias(H=Heaviside,th=thickness):

>	plot1:=implicitplot({EQ=-2,EQ=-1,EQ=-1/2,EQ=0,EQ=1/2,EQ=1, EQ=2}, x=0.001....8,y=-4..4,numpoints=5000,scaling=constrained,th=2,color=black):

>	plot2:=implicitplot({EQ_=-2,EQ_=-1,EQ_=-1/2,EQ_=0,EQ_=1/2,EQ_=1,EQ_=2}, X=-8..-0.001,y=-4..4,numpoints=5000,scaling=constrained,th=2,color=black):

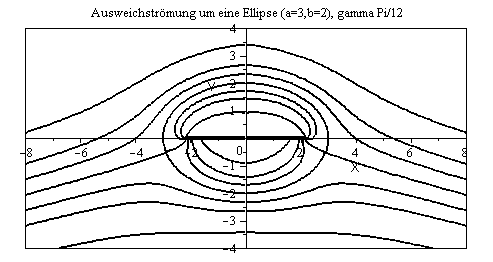

>	plot3:=plot({-4,4,-4H(x+8),4H(x+8),-4H(x-8),4H(x-8)}, x=-8.001..8.001,y=-4..4,color=black, title="Ausweichstr?mung um eine Ellipse (a=3,b=2), gamma Pi/12"):

>	plots[display]({plot1,plot2,plot3});

Plot_2d

Die Staupunkte ermittelt man wegen f '(z) = v[x] - i*v[y] aus f '(z) = 0. Da aber f '(z) nicht sein

darf wegen Gleichung (12.25) aus Tensorrechnung-Buch (Seite 230), bezeichne ich Staupunkte als

"kritische Punkte", nicht jedoch als "Singularit?ten". Beispielsweise sind Senken und Quellen singul?re

Punkte.

>	restart:

>	*f(z):=exp(Igamma)(z+sqrt(z^2-a^2+b^2))/2+ (a+b)^2/(2exp(Igamma)(z+sqrt(z^2-a^2+b^2)));**

(1)

>	Diff(f,z)=diff(f(z),z); # komplexe Ableitung

>	Staupunktlage:=solve(diff(f(z),z)=0,z);

>	S[1]:=-expand(%);

>	S[2]:=expand(%%);

>	X[1]:=simplify(evalc(Re(S[1])));

>	Y[1]:=simplify(evalc(Im(S[1])));

>	X[2]:=simplify(evalc(Re(S[2])));

>	Y[2]:=simplify(evalc(Im(S[2])));

>	Ellipse:=(x/a)^2+(y/b)^2-1;

>	ELLIPSE[1]:=subs({x=X[1],y=Y[1]},%);

>	ELLIPSE[2]:=subs({x=X[2],y=Y[2]},%%);

Die Staupunkte liegen auf der Ellipse.
